USB DAC/ 網路串流播放器
Reference 505系列是日本TEAC最受歡迎的產品，原廠於日前發佈了新一代「X」版本，差別在於將DAC的核心解碼部份重新設計、晶片也使用更新、更好的規格，在其他許多地方亦多有提升。

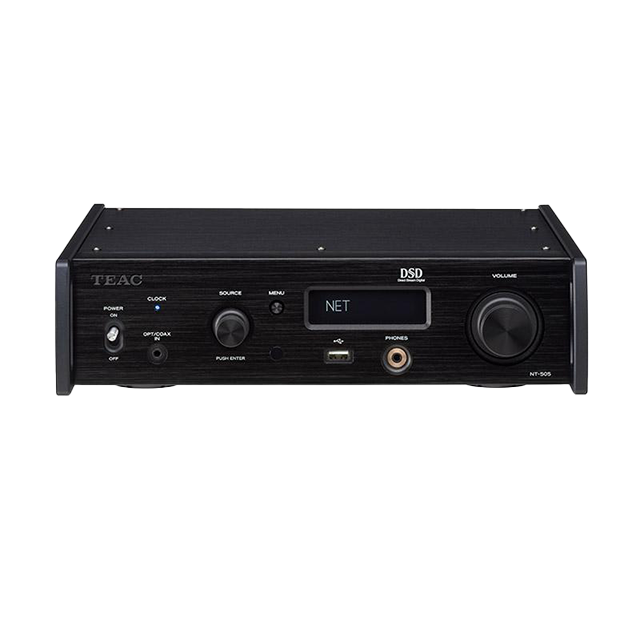

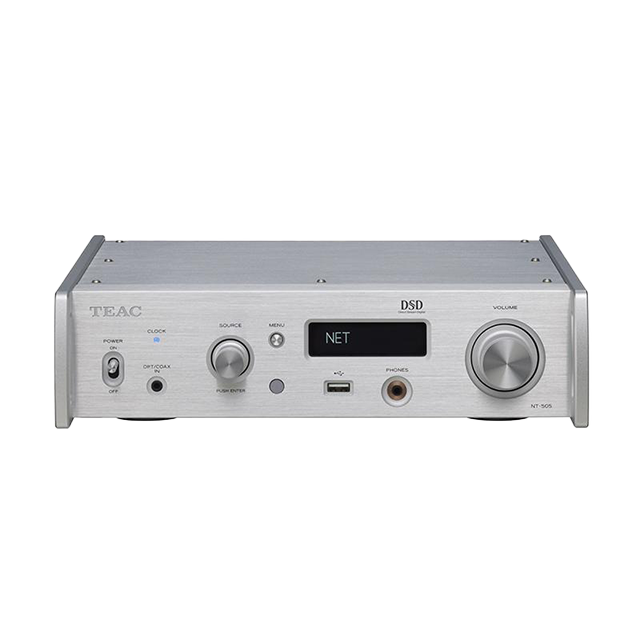

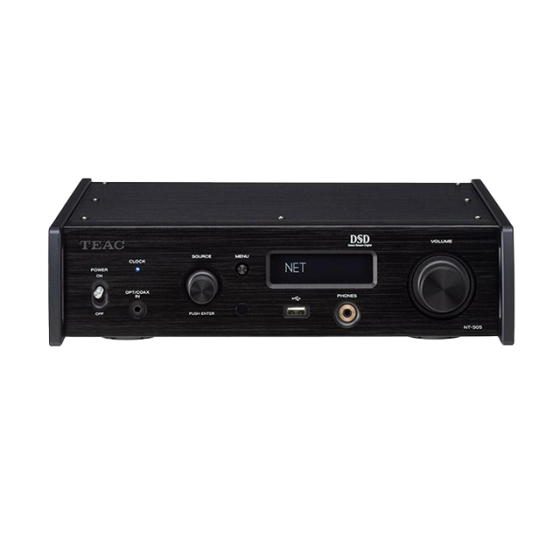

NT-505-X是一款多功能網絡播放器，同時是旗艦雙聲道USB解碼器，將最新的網絡技術與TEAC數十年積累的音頻設計經驗結合到一個只有A4大小的精美器材設計當中，透過雙單聲道結構，重播高純度的立體聲信號，D/A轉換器部分，左右聲道各使用一顆獨立的ES9038Q2M解碼芯片（ESS Technology製造），通過單聲道模式解碼處理，令每組解碼運作時得到非常優秀的高信噪比表現，此外，用作純USB DAC時，可以支援播放22.5MHz DSD和768kHz/32bit PCM的高清音樂格式，使用了四組TEAC-HCLD2緩衝放大器電路，允許在不同的驅動模式下，達至 「- 平衡輸出」全平衡驅動和非平衡輸出的「並行驅動模式 -」 ，大大增強音質表現。在網絡音頻方面，NT-505-X支援高清音樂訂閱服務，包括 TIDAL 和 Qobuz，也得到了 Roon Ready 認証，配備 MQA 解碼器，憑藉高品質的數位和類比處理技術，用家可以自由在互聯網上享受無限的音樂內容，此外，得益於解碼的高性能規格，用家還可以享受來自智能設備的高音質無線播放。
• 支持 DSD512 (22.5MHz) 和 PCM 768kHz/32bit 高分辨率音頻播放
• 播放NAS/PC網路串流中DSD128(5.6MHz) PCM192kHz/24-bit檔案
• ESS Technology ES9038Q2M左右聲道獨立解碼器
• 7種PCM數位濾波模式
• 升頻高達24.5MHz DSD和384kHz/32bit PCM
• 44.1kHz 和48kHz雙內部時鐘，以及10MHz外部時鐘輸入
• 支援MQA解碼 (網絡串流平台)
• 支援連接Spotify、TIDAL和Qobuz音樂訂閱服務
• Roon Ready認証
• 前面板上USB埠支援USB隨身碟的Hi-Res播放
• 藍牙®支持LDAC™、Qualcomm® aptX™ HD、AAC和SBC
• 獨創的 TEAC-HCLD2 技術增強型電流輸出緩衝電路
• 雙單聲道電路設計
• 每個聲道使用雙環形鐵芯電源變壓器
• TEAC-QVCS 高精度音量控制的全平衡模擬音量電路
• ⅛” (3.5mm) 4極立體聲耳機插孔，支援接地分離驅動
• 具備調光功能的全圖形OLED顯示屏
• 全新研發“ Stressless Foot”（零壓力腳釘）設計並採用專利三點式支撐系統
• 半浮式頂板設計
• “Bulk Pet” USB 傳輸技術，具有四種傳輸模式，適用於不同的音樂規格
• 為Windows/Mac 免費提供 TEAC HR AUDIO PLAYER
• 為iOS/Android設備提供免費的TEAC HR Streamer App
• 符合 RoHS規定
| 支援的格式 | |
| USB輸入 | |
| PCM | 16/24/32bit 44.1k/48k/88.2k/96k/176.4k/192k/352.8k/384k/705.6k/768k Hz |
| DSD | 2.8M/5.6M/11.2M/22.5M Hz |
| 同軸數位輸入 | |
| PCM | 16/24bit 32k/44.1k/48k/88.2k/96k/176.4k/192k Hz |
| DSD | 2.8MHz(支援使用176.4kHz/24-bit Dop傳輸) |
| 光纖數位輸入 | |
| PCM | 16/24bit 32k/44.1k/48k/88.2k/96k/176.4k/192k Hz |
| DSD | 2.8 MHz (支援使用176.4kHz/24-bit Dop傳輸) |
| DAC部分 | |
| USB DAC | ESS Technology ES9038Q2M x2 |
| 升頻 | 高達 384kHz/32bit PCM, 24.5MHz DSD |
| 數位濾波 | |
| PCM濾波 | Sharp Roll Off, Slow Roll Off, Short Delay Sharp, Short Delay Slow, Low Dispersion, off |
| DSD截止頻率 | Narrow : 39kHz (在2.8MHz), 78kHz (在 5.6MHz), 156kHz (在11.2MHz)或 312kHz (在 22.5MHz) Wide : 76kHz (在2.8MHz), 152kHz (在 5.6MHz), 304kHz (在11.2MHz) 或608kHz (在 22.5MHz) |

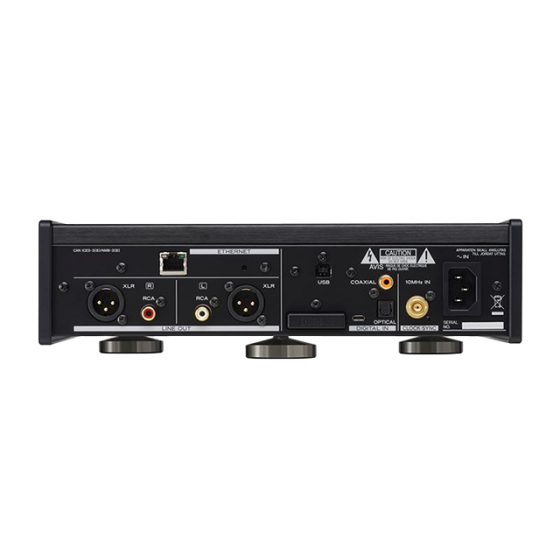

| LAN部分 | |
| 介面 | RJ-45×1(1000Base-T) |
| MQA解碼器 | 內置 |
| 音頻輸入 | |
| USB (後面板) | USB B類埠，USB 2.0，非同步模式傳輸，大容量傳輸 |
| 相容軟體 | TEAC HR Audio Player (Windows, Macintosh) |
| 同軸數位 (後面板) | RCA×1 (鍍金) |
| 輸入電平 | 0.5Vp-p |
| 輸入阻抗 | 75Ω |
| 光纖數位 (後面板) | TOS-link×1 |
| 輸入電平 | -24.0至-14.5 dBm峰值 |
| 同軸數位(前面板) | 1/8”(3.5mm)mini ×1 (組合光纖数位輸入，自動檢測) * 包含1/8”mini – RCA 轉換電線。 |
| 輸入電平 | 0.5Vp-p |
| 輸入阻抗 | 75Ω |
| 光纖數位 (前面板) | 1/8”mini光纖 ×1 (組合光纖数位輸入，自動檢測) * 包含1/8”mini – RCA 轉換電線。 |
| 輸入電平 | -24.0至-14.5dBm峰值 |
| USB (前面板) | USB A 端子 |
| 支援的媒介 | USB 快閃記憶體 |
| 藍芽功能 | |
| 藍牙®版本 | 4.0 |
| 輸出類型 | Class2 (約略傳輸距離****: 10 m) |
| 支援格式 | A2DP, AVRCP |
| 支援內容保護 | SCMS-T |
| 支援的編解碼器 | LDAC™, Qualcomm® aptX™ HD, aptX™, AAC, SBC |
| 儲存配對裝置 | 最大 8 組設備 |
| 音訊輸出 | |
| XLR平衡 | XLR×1pair (鍍金) |
| 輸出電平 | Fixed (0dB), fixed (+6dB), 可變值, 輸出關閉(可選) |
| 最大輸出電平 | 2.0Vrms (1kHz, 最大, 負載至 10kΩ, 當固定值設為(0dB)) 4.0Vrms (1kHz, 最大, 負載至 10kΩ, 當固定值設為(+6dB)) 12.0Vrms (1kHz, 最大, 負載至 10kΩ, 當設置為可變值時) |
| 輸出阻抗 | 188Ω |
| RCA非平衡 | RCA pin ×1pair (鍍金) |
| 輸出電平 | Fixed (0dB), fixed (+6dB), 可變值, 輸出關閉(可選) |
| 最大輸出電平 | 2.0Vrms (1kHz, 最大, 負載至 10kΩ, 當固定值設為(0dB)) 4.0Vrms (1kHz, 最大, 負載至 10kΩ, 當固定值設為(+6dB)) 6.0Vrms (1kHz, 最大, 負載至 10kΩ, 當設置為可變值時) |
| 輸出阻抗 | 150Ω |
| 耳機輸出 | |
| 端子 | 1/8”(3.5mm)立体聲TRS插孔×1 (鍍金) |
| 最大輸出 | 500mW + 500mW (負載32Ω) |
| 相容阻抗範圍 | 16至600Ω |
| 時脈部分 | |
| 內部時鐘 | |
| 類型 | Crystal oscillator |
| 時鐘數量 | 2 (44.1kHz and 48kHz) |
| 晶體振盪器 | |
| 端子 | BNC (鍍金) |
| 輸入取樣率 | 10MHz |
| 輸入阻抗 | 50Ω |
| 輸入電平 | 方波: 等同於TTL電平 正弦波: 0.5 ~ 1.0 Vrms |
| 音訊性能 | |
| 頻率響應 | 10- 80,000 Hz (+1/-3 dB, 192kHz PCM輸入，RCA輸出，数位濾波關閉) |
| 總諧波失真 | 0.002%或更低 (192kHz PCM 輸入，RCA輸出，数位濾波關閉) |
| S/N比 | 110dB或更高 (192kHz PCM 輸入，RCA輸出，数位濾波關閉) |
| 電源 | AC 120V 60Hz |
| 消耗功率 | 18 W (待機模式時0.4 W) |
| 尺寸(W × H × D) | 290 × 84.5 ×248.7 mm (包含突出部分) |
| 重量 | 4.1Kg |
| 附件 | RCA-Mini轉換線材、遙控器(RC-1330)、AAA電池×2、腳墊×3、電源線、使用說明書(包含保證卡) |
• 最大升頻為8Fs
| NT-505-X | NT-505 | NT-503 | |
| D/A 轉換模組 | ES9038 Q2M ×2 (L/R) | AK4497 ×2 (L/R) | AK4490 ×2 (L/R) |
| DSD | 22.5MHz 最大 | 22.5MHz 最大 | 11.2MHz 最大 |
| PCM | 768kHz/32-bit 最大 | 768kHz/32-bit 最大 | 384kHz/32-bit 最大 |
| 升頻(最大) | DSD: 24.5MHz (DSD 256, 512) | DSD: 24.5MHz (DSD 256, 512) | DSD: 12.2MHz (DSD 256) |
| PCM: 384kHz/32-bit (2fs, 4fs, 8fs) | PCM: 384kHz/32-bit (2fs, 4fs, 8fs) | PCM: 384kHz/32-bit (2fs, 4fs, 8fs) | |
| 雙模式 | 有 | 有 | 有 |
| 電流緩衝電路 | TEAC-HCLD2 增強型電流輸出緩衝電路 | TEAC-HCLD 輸出緩衝放大器電路 | TEAC-HCLD 輸出緩衝放大器電路 |
| TEAC QVCS 電路 | 有 | 有 | 有 |
| (high-precision volume) | |||
| 線性/平衡輸出 | 有 | 有 | 有 |
| 線性並聯/非平衡輸出 | 有 | 有 | 有 |
| 高精準雙時脈 | 有 | 有 | 有 |
| 外部時脈輸入(10MHz) | 有 | 有 | 有 |
| 前級功能 | 有 | 有 | 有 |
| Bulk Pet 傳輸 | 有 | 有 | – |
| MQA解碼 | 有 | 有 | – |
| 線性輸出電平切換 | 固定 (0 dB) | 固定 (0 dB) | 固定 (0 dB) |
| 固定 (+6 dB) | 固定 (+6 dB) | 固定 (+6 dB) | |
| 可變換 | 可變換 | 可變換 | |
| 關閉 | 關閉 | 關閉 | |
| 前方數位輸入 | 有 | 有 | 有 |
| (結合同軸/光纖mini孔) | (結合同軸/光纖mini孔) | (結合同軸/光纖mini孔) | |
| 藍芽輸入® (支援規格) | LDAC™, aptX™ HD, AAC, SBC | LDAC™, aptX™ HD, AAC, SBC | aptX™, AAC, SBC |
| 耳機擴大電路 | 電流加強型電路 | 電流加強型電路 | 電流加強型電路 |
| 耳機驅動方式 | 接地分離 | 接地分離 | 並行非平衡 |
| 耳機輸出端子 | 1/8” (3.5mm)立體聲TRS×1 | 1/8” (3.5mm)立體聲TRS×1 | 1/8” (3.5mm)立體聲TRS×1 |
| 腳釘 | 無壓力腳釘 | 腳釘 | 傳統絕緣腳釘 |
| 遙控器 | 有 | 有 | 有 |
