Reference 505系列是日本TEAC最受歡迎的產品，原廠於日前發佈了新一代「X」版本，差別在於將DAC的核心解碼部份重新設計、晶片也使用更新、更好的規格，在其他許多地方亦多有提升。

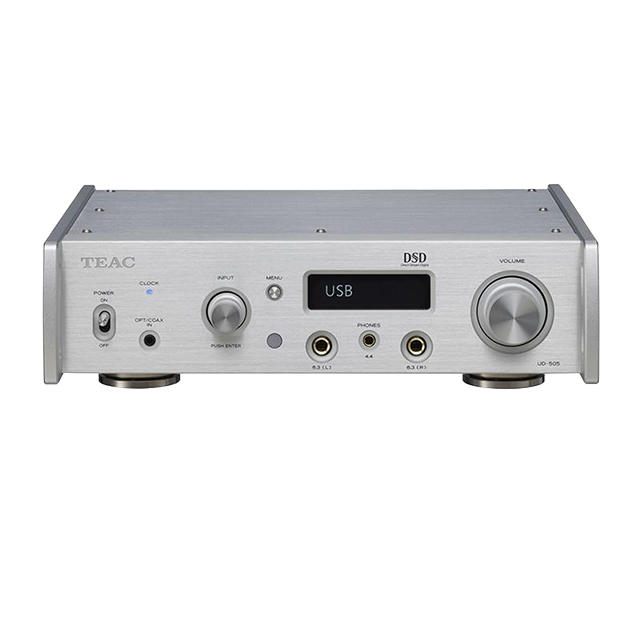

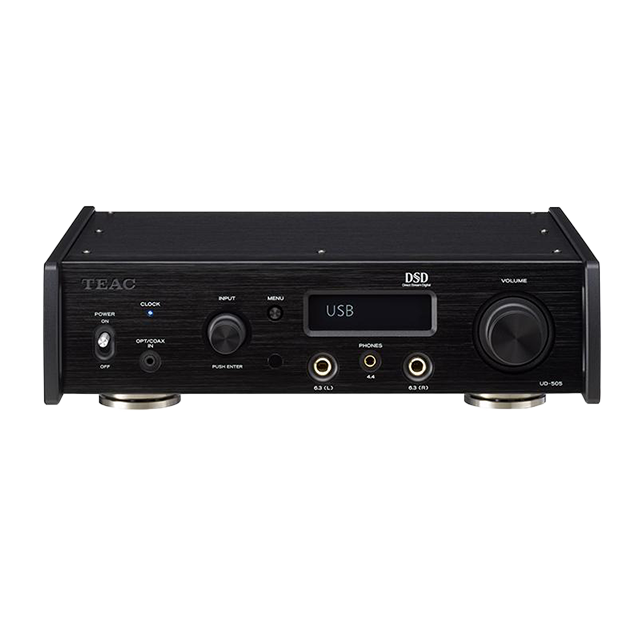

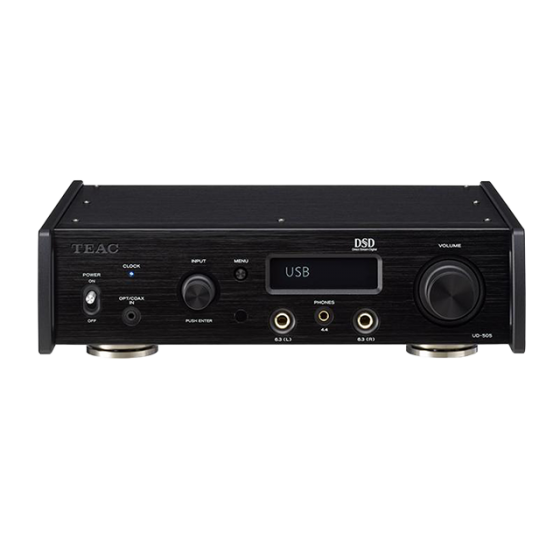

UD-505-X是一款高級雙單聲道 USB DAC，集成全平衡耳機放大器，融合了高端音頻設計理念和 TEAC 數十年的音頻設計經驗，結合到一個只有 A4 大小的精美器材設計當中，透過雙單聲道結構，重播高純度的立體聲信號，D/A 轉換器部分，左右聲道各使用一顆獨立的 ES 9038Q2M 解碼晶片（ESS Technology製造），通過單聲道模式解碼處理，令每組DAC運作時得到非常優秀的高信噪比表現，此外，用作純 USB DAC 時，可以支援播放 22.5MHz DSD 和 768kHz/32bit PCM 的高清音樂格式，TEAC 明白到類比處理是音質的關鍵之一，所以使用了四組 TEAC-HCLD2 緩衝放大器電路。耳機輸出採用全新菱形緩衝電路，除了2個標準6.3mm插孔外，還提供1個4.4mm 5極耳機插孔，單插驅動方式也可以實現平衡連接和主動式接地連接。支持 LDAC™ 和 Qualcomm® aptX HD™ 藍牙® 規格，讓用家可以在這款旗艦 USB DAC 上享受來自智能手機的高質量無線音樂體驗。
• 支援 DSD512 (22.5MHz) 和 PCM 768kHz/32bit PCM 的高解析音頻播放
• ESS Technology ES9038Q2M 左右聲道獨立解碼器
• 44.1kHz 和 48kHz 雙內部時鐘
• 7種PCM數位濾波器
• 升頻高達 24.5MHz DSD 和 384kHz/32bit PCM
• 10MHz 外部時鐘輸入
• Bluetooth®支持 LDAC™、Qualcomm® aptX™ HD、AAC 和 SBC
• 獨創 TEAC-HCLD2加強型電流輸出緩衝電路
• 雙單聲道電路設計
• 每聲道的雙環形鐵芯電源變壓器
• TEAC-QVCS 高精度音量控制系統
• 4.4 mm 5 極 Pentaconn* 1插孔和雙 1/4 英寸（6.3 毫米）TRS 插孔，用於平衡和主動式接地切換
• 全點陣OLED顯示幕，帶調光功能
• 全新研發 “ Stressless Foot”（零壓力腳釘）採用三點式支撐系統
• 半浮式上蓋設計
• Bulk Pet* 2 USB 傳輸技術，具有四種傳輸模式，適用於各種聲音規格
• 為Windows/Mac 免費提供 TEAC HR AUDIO PLAYER
*1 “Pentaconn”是 NIPPON DICS Co., Ltd. 的註冊商標，符合 RC-8141C JEITA 標準。
*2 “Bulk Pet”是Interface公司的註冊商標。
| 支援的格式 | |
| USB輸入 | |
| PCM | 16/24 / 32Bit 44.1K / 48K / 88.2K / 96K / 176.4K / 192K / 352.8K / 384K / 705.6K / 768KHz |
| DSD | 2.8M / 5.6M / 11.2M / 22.5MHz |
| 同軸數位輸入 | |
| PCM | 16 / 24 位 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz |
| DSD | 2.8MHz（支持176.4kHz / 24bit DoP傳輸） |
| 光纖數位輸入 | |
| PCM | 16 / 24 -bit 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz |
| DSD | 2.8MHz (支援使用176.4kHz/24-bit Dop傳輸) |
| DAC部分 | |
| USB DAC | ESS Technology ES9038Q2M x2 |
| 升頻 | 高達PCM 384kHz / 32bit 或 DSD 24.5MHz |
| 音頻輸入 | |
| USB | USB B端USB2.0，非同步模式傳輸，大容量傳輸 |
| 相容軟體 | TEAC HR Audio Player (Windows, Macintosh) |

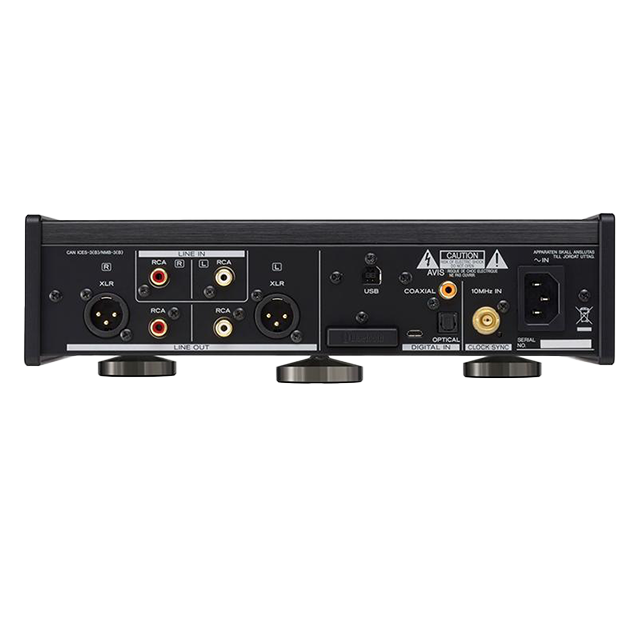

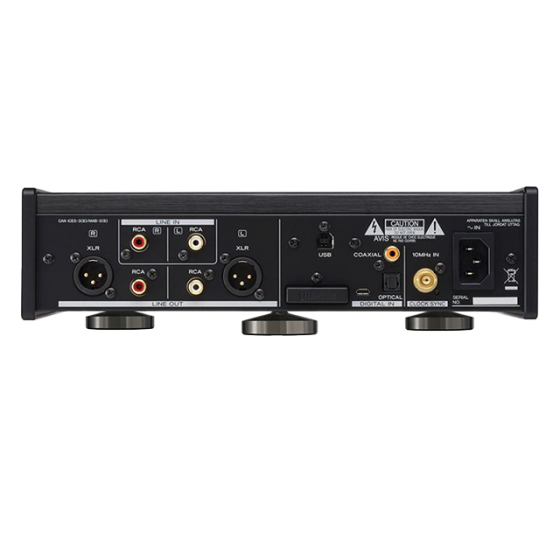

| 同軸數位 (後面板) | RCA×1 (鍍金) |
| 輸入電平 | 0.5Vp-p |
| 輸入阻抗 | 75Ω |
| 光纖數位 (後面板) | TOS-link × 1 |
| 輸入電平 | –24.0 至 –14.5dBm 峰值 |
| 同軸數位(前面板) | 3.5mm mini x 1（組合作光纖数位輸入，自動檢測） |
| 輸入電平 | 0.5Vp-p |
| 輸入阻抗 | 75Ω * 可以使用隨附的 RCA-mini 插頭轉換電纜線連接到同軸數位輸出（RCA 針式端子） |
| 光纖數位 (前面板) | mini光纖 x 1（組合同軸數位輸入，自動檢測） |
| 輸入電平 | –24.0 至 –14.5dBm 峰值 |
| 類比（背面） | RCA×1系統（鍍金） |
| 輸入阻抗 | 24kΩ |
| 輸入靈敏度 | 130mV |
| 藍牙® | |
| 藍牙® 版本 | 4.0 |
| 輸出類型 | Class 2 (約略傳輸距離**: 10 m) |
| 支援格式 | A2DP、AVRCP |
| 支援A2DP內容保護 | SCMS-T |
| 支援的編解碼器 | LDAC™、Qualcomm® aptX™ HD、aptX™、AAC、SBC |
| 儲存配對裝置數量 | 最多 8 個 |
| 音頻輸出 | |
| XLR 平衡 | XLR x 1 系統（鍍金） |
| 輸出電平 | Fixed (0dB), fixed (+6dB), 可變值, 輸出關閉(可選) |
| 最大輸出電平 | 2.0Vrms (1kHz, 最大, 負載至 10kΩ, 當固定值設為(0dB) 4.0Vrms (1kHz, 最大, 負載至 10kΩ, 當固定值設為(+6dB) 12.0Vrms (1kHz, 最大, 負載至 10kΩ, 當設置為可變值時) |
| 輸出阻抗 | 188Ω |
| RCA非平衡 | RCA pin x 1系統（鍍金） |
| 輸出電平 | Fixed (0dB), fixed (+6dB), 可變值, 輸出關閉(可選) |
| 最大輸出電平 | 2.0Vrms (1kHz, 最大, 負載至 10kΩ, 當固定值設為(0dB) 4.0Vrms (1kHz, 最大, 負載至 10kΩ, 當固定值設為(+6dB) 6.0Vrms (1kHz, 最大, 負載至 10kΩ, 當設置為可變值時) |
| 輸出阻抗 | 150Ω |
| 耳機輸出 | |
| 端子1 | 6.3mm 立體聲TRS插孔 x 2（鍍金） |
| 端子極性（平衡） | Tip: HOT, Ring: COLD, Sleeve: NC (GND) |
| 端子極性（非平衡） | Tip: L, Ring: R, Sleeve: GND |
| 端子2 | 4.4mm 5 極插孔“pentaconn”x 1（鍍金） |
| 端子極性（平衡） | Tip: L+, Ring1: L-, Ring2: R+, Ring3: R-, Sleeve: GND |
| 最大輸出 | |
| 平衡連接時 | 700mW + 700mW（32Ω 負載） |
| 非平衡連接時 | 500mW + 500mW（32Ω x 1 負載） 350mW + 350mW（32Ω x 2 負載） |
| 當有源 GND 連接時 | 500mW + 500mW（32Ω 負載） |
| 相容阻抗範圍 | 16-600Ω |
| 時脈部分 | |
| 內部時鐘 | |
| 類型 | Crystal oscillator |
| 時鐘數量 | 2 (44.1kHz and 48kHz) |
| 外部時鐘輸入 | |
| 端子 | BNC（鍍金） |
| 輸入取樣率 | 10MHz |
| 輸入阻抗 | 50Ω |
| 輸入電平 | 方波: 等同於TTL電平 正弦波: 0.5 ~ 1.0 Vrms |
| 音訊性能 | |
| 頻率響應 | 10- 80,000 Hz (+1/-3 dB, 192kHz PCM輸入，RCA輸出，数位濾波關閉) |
| 總諧波失真 | 0.002%或更低 (192kHz PCM 輸入，RCA輸出，数位濾波關閉) |
| S/N比 | 110dB或更高 (192kHz PCM 輸入，RCA輸出，数位濾波關閉) |
| 一般 | |
| 電源 | AC 120V 60Hz |
| 消耗功率 | 18 W（待機 0.4 W） |
| 尺寸(W × H × D) | 290 x 84.5 x 248.7 mm (包含突出部分) |
| 重量 | 4.1Kg |
| 附件 | RCA-Mini轉換線材、遙控器(RC-1330)、AAA電池×2、腳墊×3、電源線、使用說明書(包含保證卡) |
