USB DAC/網路串流/前級/耳擴

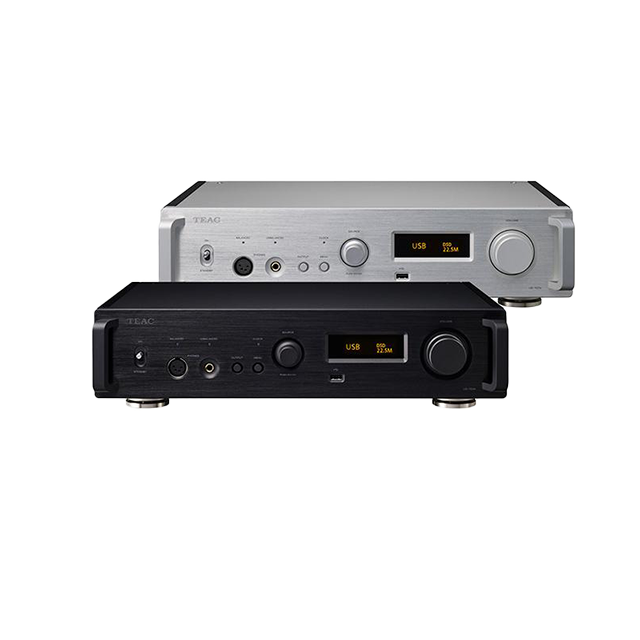

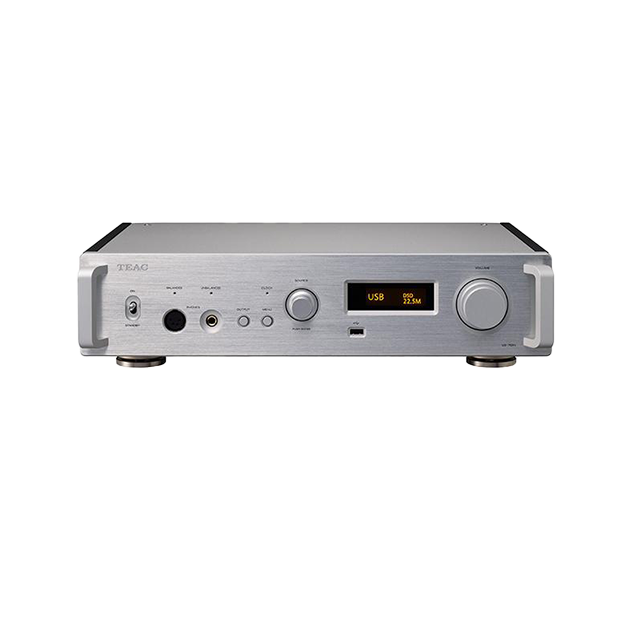

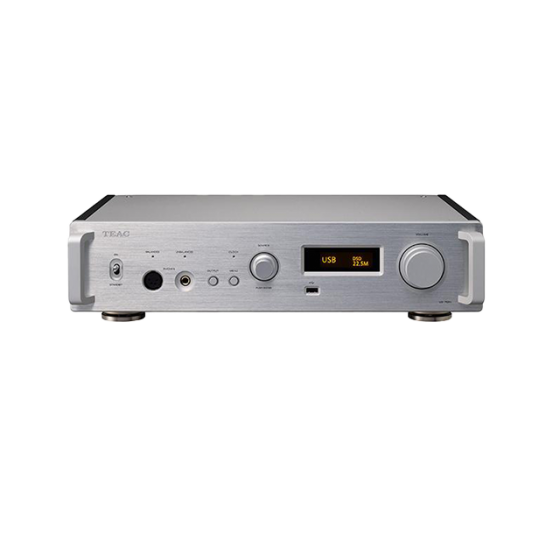

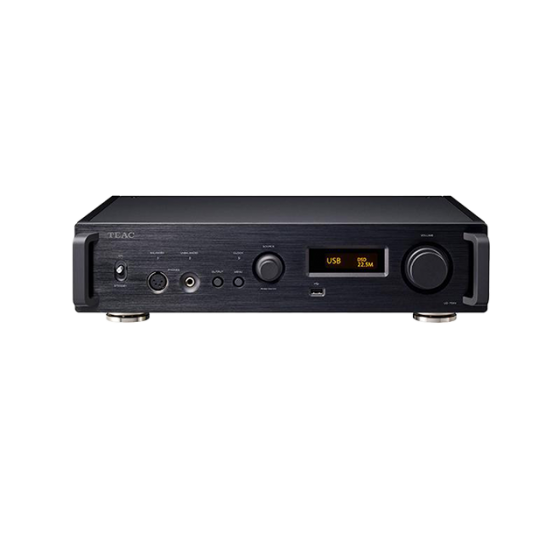

UD-701N 以 USB DAC 功能為設計核心，結合網絡播放器，前級放大器，耳機放大器和其他各種功能，成就了一台高水平的多功能一體機。
作為 TEAC 旗艦產品，UD-701N 加入了全新開發的 TEAC ΔΣ（Delta Sigma）分立式解碼，令音質表現達到了一個全新的水平。 作為 USB DAC 和網絡播放器，UD-701N支援 22.5MHz DSD 和 384kHz / 32-bit PCM，使用全新開發的 TEAC ΔΣ（Delta Sigma）分立式解碼，完整地將所有數位信號轉換為高質量的類比信號。
UD-701N 不單可以用於各種數位播放，也可以透過 PC 或 Mac 作為音樂中心，或者利用 NAS 作串流播放伺服器，配備類比和數位輸入前級放大器，令 UD-701N 可以成為一套音響系统的中心使用，UD-701N 是一款以全方位和多功能設計而成的高級音響系統中心，靈活的接口和高規格支援，完全迎合新時代的音樂聆聽習慣，除了可以配搭揚聲器與功率放大器構成完整的音響組合之外，UD-701N 也內置了 4針 XLR 平衡耳機輸出作為耳機放大器使用。
• 全新開發TEAC ΔΣ（Delta Sigma）解碼
• 雙單聲道，全平衡電路結構，實現出色的聲道分離度
• 通過 USB DAC 和網絡播放器支援播放 22.5MHz DSD 和 384kHz/32-bit PCM
• 前級功能具有四組數字輸入和兩組RCA / XLR類比輸入
• 4Pin XLR耳機放大器，可在平衡接地和主動式接地之間切換
• MQA完整解碼器功能，MQA功能支援CD播放器的數位輸入
• RDOT-NEO 升級技術可選擇 2x / 4x / 8x 三款倍數的採樣頻率
• 藍牙接收器支持 LDAC，aptX™HD 以及其他高解析度編碼
• 兼容 OpenHome 標準並支援 Roon Ready
• 支援 Spotify Connect，Tidal，Qobuz 和 TuneIn（網路電台）
• 獨創的 TEAC-HCLD2 增強電流輸出緩衝電路
• 高解析度類比前級放大電路使用 TEAC-QVCS 技術
| DAC解碼部份 | |
| 解碼 | TEAC ΔΣ（Delta Sigma）× 2 |
| 升頻 | 2xFs / 4xFs / 8xFs (最大為 384kHz) |
| 類比音頻輸入 | |
| 平衡 | |
| 端子 | XLR × 1 組 |
| 輸入阻抗 | 50kΩ |
| 最大輸入電平 | 5Vrms |
| 非平衡 | |
| 端子 | RCA 端子 (鍍金) × 1 組 |
| 輸入阻抗 | 25kΩ |
| 最大輸入電平 | 2.5Vrms |
| 數位音頻輸入 | |
| USB | |
| 端子 | USB B-type × 1, (USB2.0 兼容) |
| 支援格式及規格 | |
| PCM | 16 / 24 / 32bit 44.1k / 48k / 88.2k / 96k / 176.4k / 192k / 352.8k / 384kHz |
| DSD | 2.8M / 5.6M / 11.2M / 22.5MHz |
| 同軸 | |
| 端子 | RCA 端子 (鍍金) × 2 組 |
| 輸入電平 | 0.5Vp-p |
| 輸入阻抗 | 75Ω |
| 支援格式及規格 | |
| PCM | 16 / 24bit 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz |
| DSD | 2.8MHz (176.4kHz/24bit DoP format) |
| 光纖 | |
| 端子 | 方型 (TOS) × 2 組 |
| 輸入電平 | –24.0 to –14.5dBm peak |
| 支援格式及規格 | |
| PCM | 16 / 24bit 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz |
| DSD | 2.8MHz (176.4kHz/24bit DoP format) |
| 乙太網絡接口 | |
| 端子 | RJ-45 × 1 (1000Base-T) |
| 支援檔案格式 | |
| PCM | 16 / 24 / 32bit 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz / 352.8k / 384kHz (立體聲) |
| DSD | 2.8M / 5.6M / 11.2M / 22.5MHz (立體聲) |
| 支援格式及規格 | |
| PCM 無損 | FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA |
| DSD 無損 | DSF, DSDIFF (DFF), DoP |
| 有損壓縮音頻 | MP3, AAC (m4a 包括在內) |
| USB 快閃存儲裝置 | |
| 端子 | USB A-type × 2 (前面板 × 1, 背面板 × 1, USB2.0 兼容) |
| 支援硬盤格式 | FAT32, exFAT 和 NTFS 單分區 |
| 支援檔案格式 | |
| PCM | 16 / 24 / 32bit 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz / 352.8k / 384kHz (Stereo) |
| DSD | 2.8M / 5.6M / 11.2M / 22.5MHz (立體聲) |
| 支援檔案格式 | |
| PCM 無損 | FLAC, Apple Lossless (ALAC), WAV, AIFF, MQA |
| DSD 無損 | DSF, DSDIFF (DFF), DoP |
| 有損壓縮音頻 | MP3, AAC (m4a 包括在內) |
| Bluetooth® 藍牙 | |
| 藍牙版本 | 4.0 |
| 輸出級別 | Class2 (rrange: 10m) |
| 支援的通訊協定 | A2DP, AVRCP |
| 支援 A2DP 編碼 | LDAC, LHDC, AAC, SBC, Qualcomm® aptX™ audio / HD audio |
| A2DP 訊號內容保護 | SCMS-T |
| 可保存的配對數目 | 最多為 8 個裝置 |
| 類比音頻輸出 | |
| 平衡 | |
| 端子 | XLR (鍍金端子) × 1 組 |
| 輸出阻抗 | 220Ω |
| 輸出電平設定 | 可選取 固定 (0dB), 固定 (+6dB), 可變, 關閉 |
| 最大輸出電壓 | 2.0Vrms (1kHz, 全音域, 10kΩ 負載, 固定 at 0dB) 4.0Vrms (1kHz, 全音域, 10kΩ 負載, 固定 at +6dB) 12Vrms (1kHz, 全音域, 10kΩ 負載, 可變) |
| 非平衡 | |
| 端子 | RCA 端子 (鍍金) × 1 組 |
| 輸出阻抗 | 180Ω |
| 輸出電平設定 | 可選取 固定 (0dB), 固定 (+6dB), 可變, 關閉 |
| 最大輸出電壓 | 2.0Vrms (1kHz, 全音域, 10kΩ 負載, 固定 at 0dB) 4.0Vrms (1kHz, 全音域, 10kΩ 負載, 固定 at +6dB) 6.0Vrms (1kHz, 全音域, 10kΩ 負載, 可變) |
| 耳機輸出 | |
| 平衡 | |
| 端子 | 4-pin XLR × 1 |
| 端子相位 | Pin1: L+, Pin2: L–, Pin3: R+, Pin4: R– |
| 非平衡 | |
| 端子 | 6.3mm Stereo jack (鍍金) × 1 |
| 最大功率輸出 | |
| 平衡 | 700mW + 700mW (32Ω 負載) |
| 非平衡 | 500mW + 500mW (32Ω × 1 負載) |
| 支援耳機阻抗 | 16 to 600Ω |
| 時脈同步輸入部分 | |
| 端子 | BNC (鍍金) × 1 |
| 輸入頻率 | 10MHz |
| 輸入阻抗 | 50Ω |
| 輸入電平 | |
| 矩形波 | 相當於 TTL 電平 |
| 正弦波 | 0.5 to 1.0Vrms |
| 外部控制 | |
| 觸發式輸入 (12V TRIGGER IN) | |
| 端子 | 3.5mm Mono mini jack × 1 |
| 輸入電壓及電流 | 12V, 1mA |
| 觸發式輸出(12V TRIGGER THRU) | |
| 端子 | 3.5mm Mono mini jack × 1 |
| 輸出電壓及電流 | 12V |
| 最大電流供應 | 100mA |
| 音頻表現 | *測量條件：輸入信號：192kHz / 24-bit PCM，測量輸出：RCA，DAC 低通濾波器：開 |
| 頻率響應 | 5Hz to 80,000Hz (+1dB/–5dB) |
| 總諧波失真 | 0.005% (1kHz, LPF: 20 to 20kHz) |
| S/N 比 | 110dB (A-Weight, IHF-A) |
| 電源供應 | AC 110V /60Hz |
| 消耗功率 | 40W |
| 待機狀態 | 0.4W |
| 尺寸(W x H x D) | 444 × 111.3 × 348.2 mm (包含突出部分) |
| 重量 | 11.8kg |
| 工作溫度 | ＋5℃ 至 ＋35℃ |
| 工作濕度 | 5% to 85% (無凝結) |
| 儲存溫度 | –20℃ 至 ＋55℃ 攝氏度 |
| 附件 | 電源線 x1, 搖控器 (RC-1330) x1, AAA 電池 × 2, 使用說明書(包含保證卡) |
* 設計和規格如有更改，恕不另行通知。
* 符合RoHS
